Equipments list of clay brick making machinery
Equipments list of clay brick making machinery

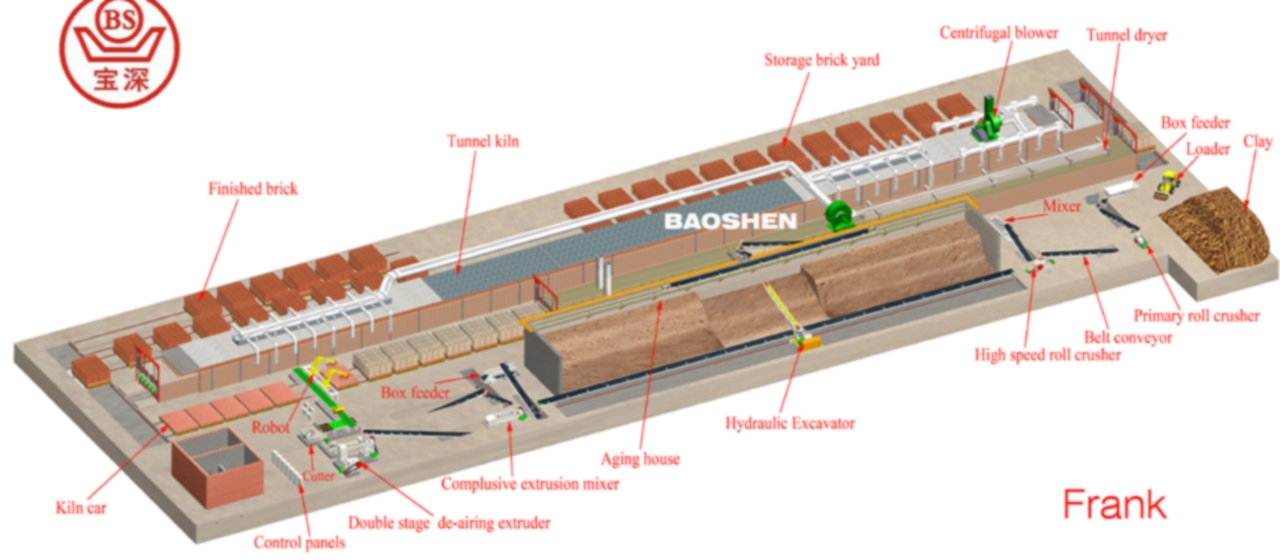

After fine grinding of fine pulverizing double-shaft roller, the raw material & fuel are sent to vacuum extruder via belt conveyer. The vacuum pump will take out the air that entered into the extruding machine together with pug. The vacuum extruder will extrude the pug from machine mouth and then, carry out slitting & parting according to the required dimension.
| 1.原料制备 Brick shaping machinery Оборудование для кирпича | |||||
| No. | Machinery Оборудование | Model Модель | Power (KW) Мощность | Qty. | Unit |
| 1 | Box feeder给料机 Ящиковый питатель | XGD70×450 | 5.5* | 1 | set |
| Motor电机 Мотор | Y132s-4/5.5kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 2 | Iron remover永磁除铁器 Магнит | RCY600 | 2 | set | |
| 3 | Belt conveyor输送机 Ременный конвейер | DS 60×16 m | 4 | 1 | set |
| Motor电机 Мотор | Y112m-4/4kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 4 | Stone removal roll crusher 除石对辊破碎机 Дробилка (извлечения более крупных камней) | SGP70×50 | 11*×2 | 1 | set |
| Motor电机 Мотор | Y160L-6/15kw | 2 | set | ||
| V Belt三角带 Ремень | V | 2 | set | ||
| 5 | Belt conveyor输送机 Ременный конвейер | DS 60×10m | 4 | 1 | set |
| Motor电机 Мотор | Y112m-4/4kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 6 | Double shaft mixer搅拌机 Двухосный миксер | SJ360×36 | 37 | 1 | set |
| Air compressor空压机 Воздушный компрессор | VW-0.3/10 | 3 | 1 | set | |
| Motor电机 Мотор | Y250m-6/37kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 7 | Belt conveyor输送机 Ременный конвейер | DS 60×16 m | 5.5 | 1 | set |
| Motor电机 Мотор | Y132s-4/5.5kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 8 | Double stage de-airing extruder挤出机 Двухступеньчатый вакуумный экструдер | JKB45/4BF-3 | 37*+90* | 1 | set |
| Vacuum pump真空泵 Ваккумный насос | MH-2/100 | 5.5 | 1 | set | |
| Air compressor空压机 Воздушный компрессор | VW-0.3/10 | 3 | 1 | set | |
| Motor电机 Мотор | Y250m-6/37kw | 1 | set | ||
| Motor电机 Мотор | Y280m-6/90kw | 1 | set | ||
| V Belt三角带 Ремень | 1 | set | |||
| 9 | Clay column cutter 切条机 Клей резак колонка | KQZ100~130 | 1.1 | 1 | set |
| Motor电机 Мотор | Y80-2/1.1kw | 1 | set | ||
| V Belt三角带 Ремень | 1 | set | |||
| 10 | Auto brick cutting system 自动切坯系统 Автомат. Резательная система | YWQP21C | 4 | 1 | set |
| Motor电机 Мотор | Y112m-4/4kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 11 | Belt conveyor (waste brick return to crusher)输送机 Ременный конвейер | DS 60×16m | 5 | 1 | set |
| Motor电机 Мотор | Y132s-4/5.5kw | 1 | set | ||
| V Belt三角带 Ремень | V | 1 | set | ||
| 12 | Pallet loading device （落板机） поддон натяжения | 1 | set | ||
| 13 | Green brick delivery cart （Battery drive) 湿坯车 зеленый кирпич доставки (аккумулятор диск) тележка | 3 | set | ||
| 14 | Dried brick delivery cart （Battery drive) 干燥车 сушеные кирпич доставки (аккумулятор диск) тележка | 3 | set | ||
| 16 | Spare parts易损件 Запчасти | for one year | 1 | set | |
| Subtotal amount Итоговая сумма | 184.6 | 46 | |||
| Modern kiln Кольцеваяпечь (32 камерная Хоффманпечь) | |||||
| 1.Specification of Modern kiln Специфика Кольцевойпечи | |||||
| No. | Item 类别 Наименование | Sepcification 说明 Специфика | |||
| 1 | Chamber 窑室门数 Камер | 32 chambers 32门 32 камеры | |||
| 2 | Interior chamber size（ L×H×W） 内部尺寸 Внутренние размеры （ L×H×W） | 5×2.6×4.2m 5×2.6×4.2m | |||
| 3 | Compressive resistance of floor 地耐力 Устойчивость земли | 15t 15t | |||
| 4 | Fuel 燃料 Горючая сырьё | Coal Уголь | |||
| 5 | Dried brick moisture content 干燥砖含水率 Содержание воды в высушенном кирпиче | ≤6% ≤6% | |||
| 6 | Yield of perfect bricks 成品率 Коэффициент конечного продукта | 0.95 0.95 | |||
| 2.轮窑设备 Equipments for Hoffman kiln Оборудование для Кольцевой печи | |||||
| No. | Item Наименование | Model Модель | Power Мощность (kw) | Qty. Кол-во | Unit Ед. Изм. |
| 1 | Hot air damper 风闸 Заслонка горячего воздуха | ￠50 | 36 | set | |
| 2 | Smoke damper 烟闸 Дымовая заслонка | ￠50 | 32 | set | |
| 3 | Vents 投煤孔 Вентт.е. крышка с верху печки | ￠11.5 | 1200 | set | |
| 4 | Air blower (for chamber cooling) 冷却风机 Вентилятор для охлаждения кирпича | T35-11 No.4D | 1.1 | 3 | set |
| 5 | Air blower (for smoke discharge)排烟风机 вытяжной вентилятор | T35-11 No.12D | 7.5 | 2 | set |
| 6 | Finished brick cart (battery drive) 成品车 Электро мобил для перевозки готового кирпича | CPC | 3 | set | |
| Subtotal amount Итоговая сумма | 1.1 | ||||
| 3.电控系统 Electrical system Электрическая система | |||||
| No. | Item Наименование | Model Модель | Power (kw) | Qty. | Unit |
| 1 | Control panels 电控柜 Шкаф панель упаравления | 1 | set | ||
| Subtotal amount Итоговая сумма | |||||
| 4.工程设计费 Project design fee Расходы на проектирование | |||||
| No. | 项目 item Наименование | 类别 type | Qty. | ||
| 1 | Project design & drawing fee工程设计费 Дизайнерские затраты | 1 | |||
| TOTAL AMOUNT ОБЩАЯ СУММА | |||||
| 价格概算 PRICE SUMARY | |||||
| 1 | 原料制备 Brick shaping machinery Оборудование для кирпича | ||||
| 2 | 轮窑设备 Equipments for Hoffman kiln Оборудование для Кольцевой печи | ||||
| 3 | 电控系统 Electrical system Электрическая система | ||||
| 4 | 工程设计费 Design & Supervision charge etc… Проектные работы | ||||
| TOTAL AMOUNT ОБЩАЯ СУММА | |||||
